Varmegulve

Eksempel på systemløsning

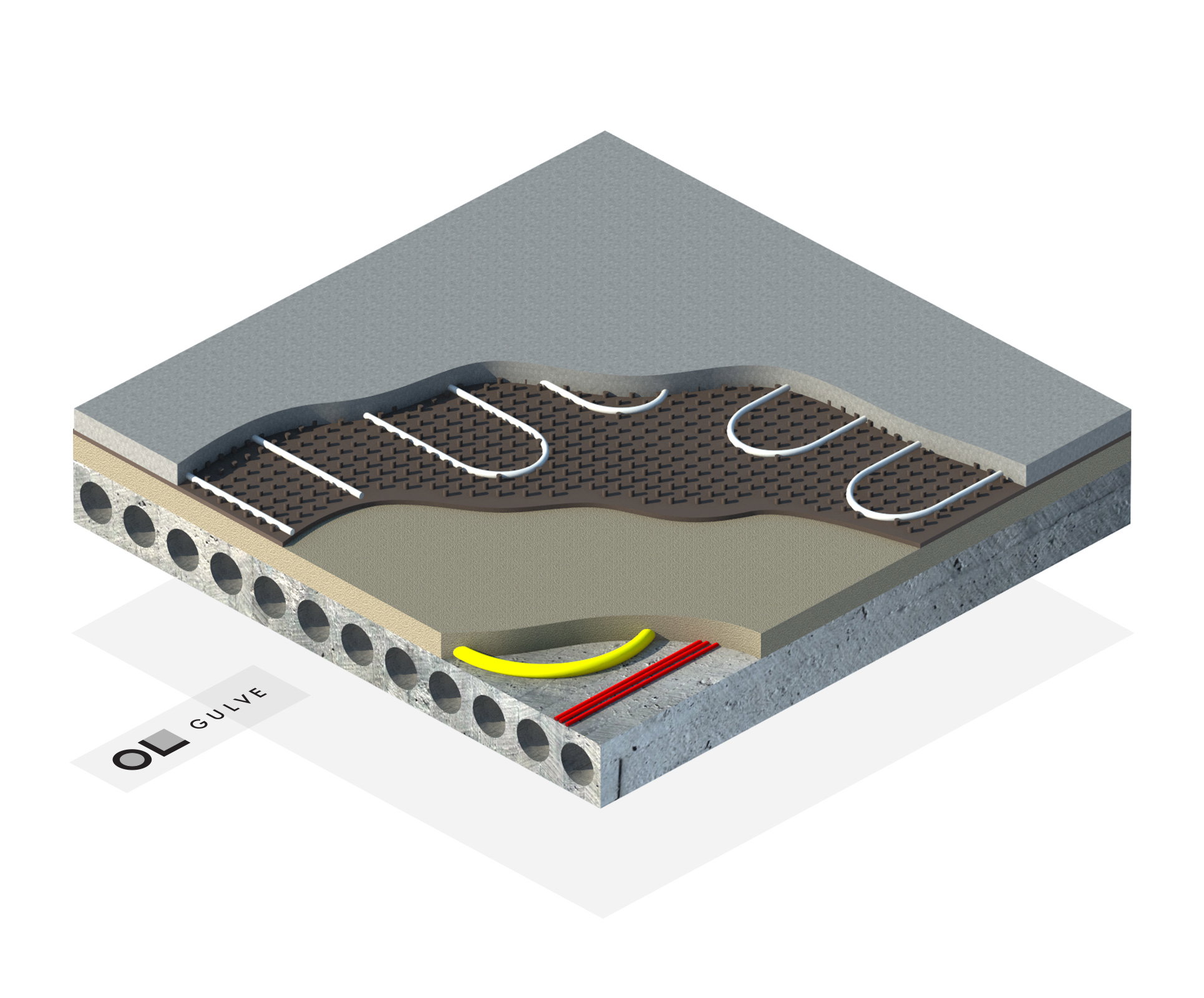

En ofte anvendt løsning er et støbt undergulv med Tecto fra Uponor.

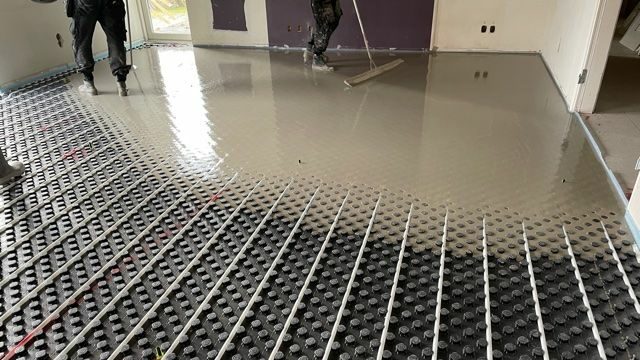

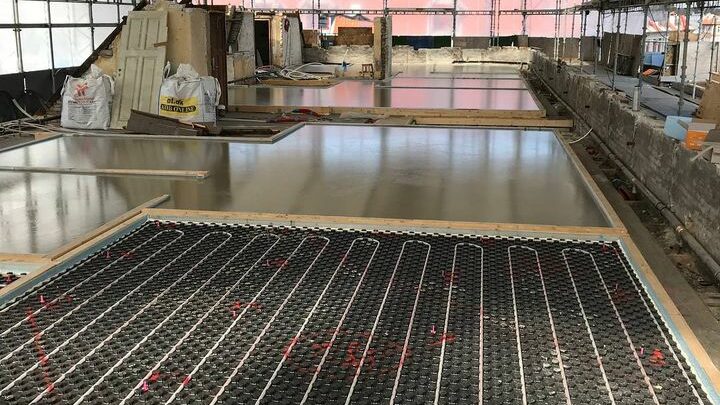

Systemet er baseret på et knoppladesystem, hvor varmerør fastholdes i en fast geometri og efterfølgende indstøbes i flydemørtel.

Løsningen udmærker sig ved lav indbygningshøjde, høj styrke og hurtig reaktionstid.

Tecto er ét blandt flere systemer, vi anvender, og valget afhænger altid af de konkrete krav til konstruktion, belastning og funktion.

Tekniske forudsætninger

Et varmegulv projekteres ud fra en samlet vurdering af:

• belastningskrav

• ønsket indbygningshøjde

• krav til lyd og brand

• topbelægning

• eksisterende konstruktion

Rørføring, centerafstand og dæklag dimensioneres i forhold til varmebehov og gældende standarder, herunder DS 469.

Varmegulve kan i mange tilfælde anvendes som primær varmekilde ved korrekt dimensionering.

Konstruktion og materialer

Gulvvarmesystemet opbygges med rør fastgjort i plader eller paneler, hvor rørene fastholdes i en fast geometri.

Herefter udlægges flydemørtel, som omslutter installationen og danner et sammenhængende og bæredygtigt undergulv.

Kombinationen af:

• pladesystem

• rørføring

• flydemørtel

Lagtykkelsen tilpasses projektet, men vil typisk være i niveauet 15-20 mm over systemets øverste punkt.

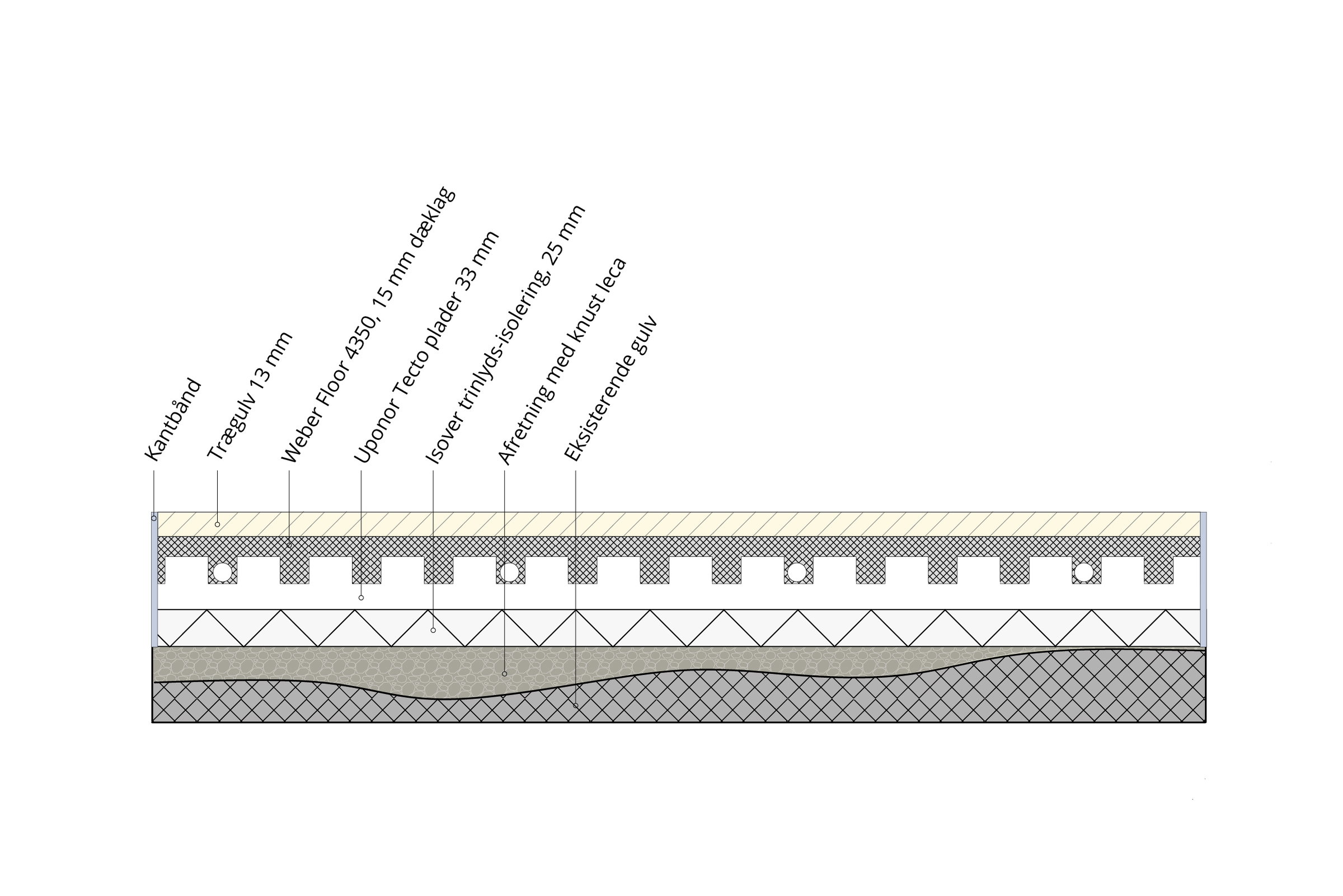

Lyd og brand

Afhængigt af konstruktionen kan varmegulve kombineres med lydisolerende og brandhæmmende materialer.

I etagebyggeri stilles der ofte krav til både trinlydsdæmpning og brandmodstand, hvilket indarbejdes i den samlede opbygning.

Valg af materialer og systemtype sker derfor altid ud fra en helhedsvurdering af projektets krav.

Valg af topbelægning

Varmegulve kan afsluttes med de fleste gulvtyper, herunder:

• trægulve

• fliser

• linoleum

Valget af topbelægning har betydning for varmeafgivelse og komfort og indgår derfor i projekteringen af den samlede løsning.

Konstruktion og dokumentation

På baggrund af de samlede krav og forhold udarbejdes en konstruktionstegning og arbejdsbeskrivelse for den konkrete løsning.

Dette sikrer en gennemtænkt opbygning, hvor varme, styrke, lyd og funktion er afstemt i forhold til projektets krav.

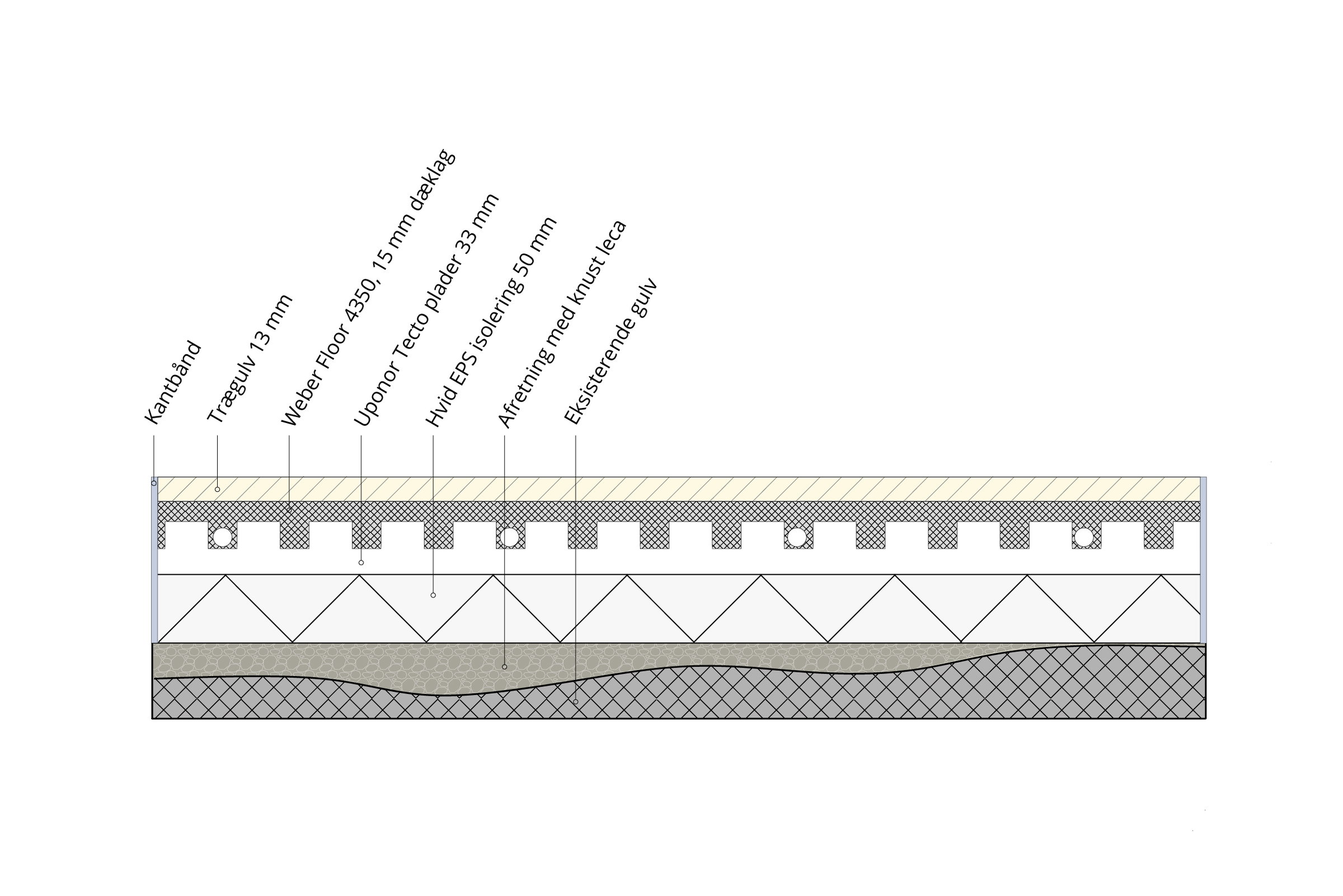

Herunder vises konstruktionstegninger med eksempler på forskellige opbygningsprincipper.

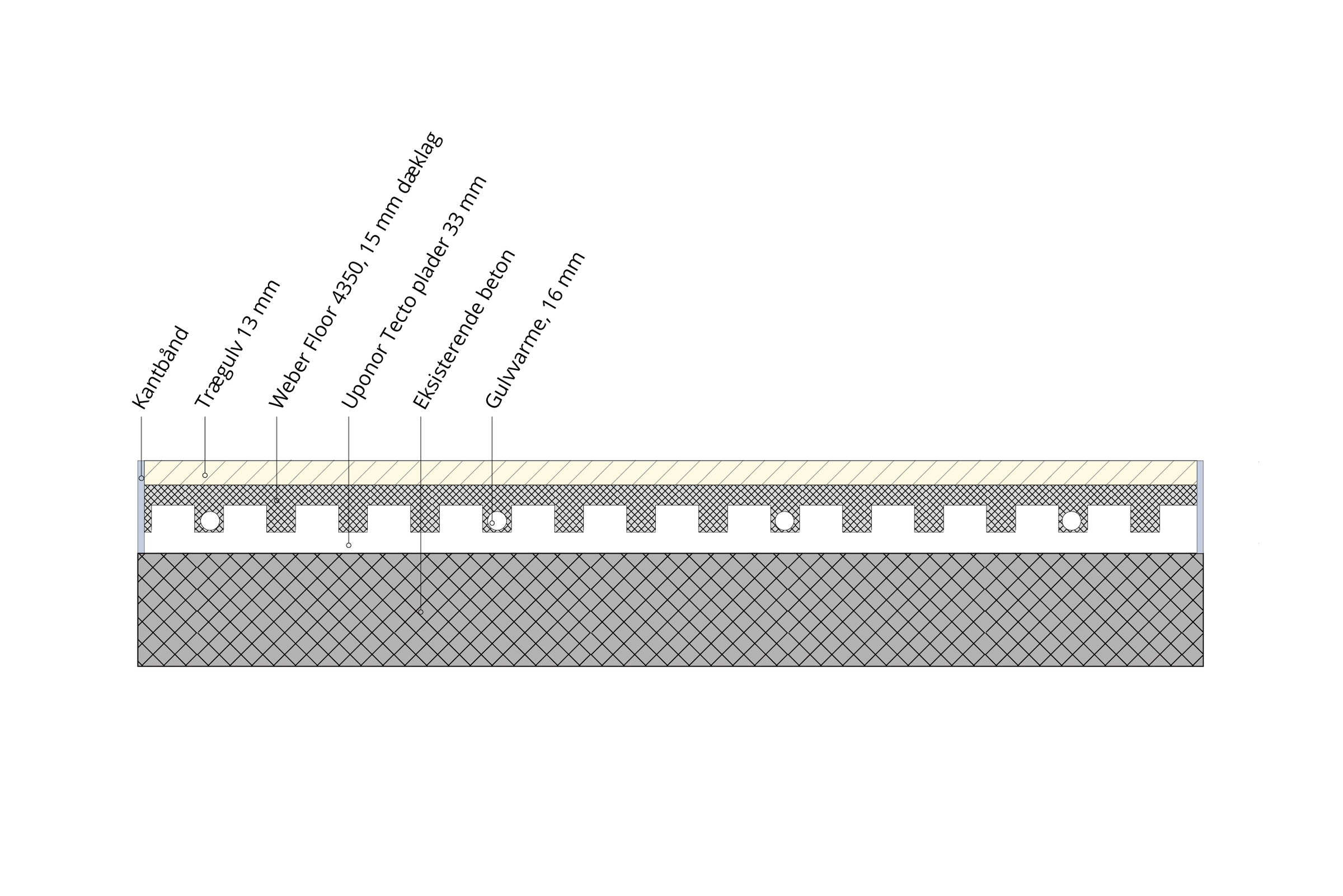

Direkte på betondæk
