Kontor

Placering af lyddug

Lyddugen, som skaber lydadskillelsen, kan placeres forskellige steder i opbygningen af undergulvskonstruktionen - typisk enten under afretningslaget eller umiddelbart under topbelægningen.

Lyddug under topbelægning

Ved placering af lyddug under topbelægningen udføres det støbte undergulv som et limet afretningslag på huldækket.

Her vælges en flydemørtel, der matcher de gældende krav.

Lyddug under afretningslaget

Placeres lyddugen under afretningslaget, udføres konstruktionen som et svømmende undergulv.

Denne løsning giver større fleksibilitet i valg af lyddug, da flere typer er egnede end ved placering lige under topbelægningen.

En typisk arbejdsgang vil være:

• opretning af pilhøjde

• montering af indvendige vægge

• udlægning af lyddug

• støbning af svømmende afretningslag

Resultatet er et svømmende undergulv uden direkte kontakt til tilstødende bygningsdele.

Fordelen ved at starte med opretning er, at der etableres et plant underlag, som letter montering af indvendige vægge.

Afretningslaget over lyddugen udføres med ensartet lagtykkelse, hvilket giver bedre kontrol over revnedannelse og udtørring.

Valg af lyddug

Valg af lyddug sker på baggrund af en samlet vurdering af:

• lydkrav (trin- og luftlyd, dB)

• bæredygtighedskrav (fx DGNB)

• deformation og belastningskrav

• bygbarhed og arbejdsmiljø

Valg af flydemørtel

Flydemørtlen vælges ud fra projektets krav, herunder:

• styrkekrav

• udtørringstid

• topbelægning

• eventuelle bæredygtighedskrav (fx DGNB)

Eksempel på systemløsning

Et eksempel på en anvendt løsning er en opbygning baseret på produkter fra Combimix.

Opbygningen kan f.eks. bestå af:

• opretning af pilhøjde

• flydemørtel (ca. 18 - 25 mm, fx CM Projekt)

• CM lyddug (ca. 3 mm)

• afretningslag, fx CM Slidlag (calciumsulfat)

Løsningen er ét blandt flere mulige valg og tilpasses altid projektets specifikke krav.

Konstruktion og dokumentation

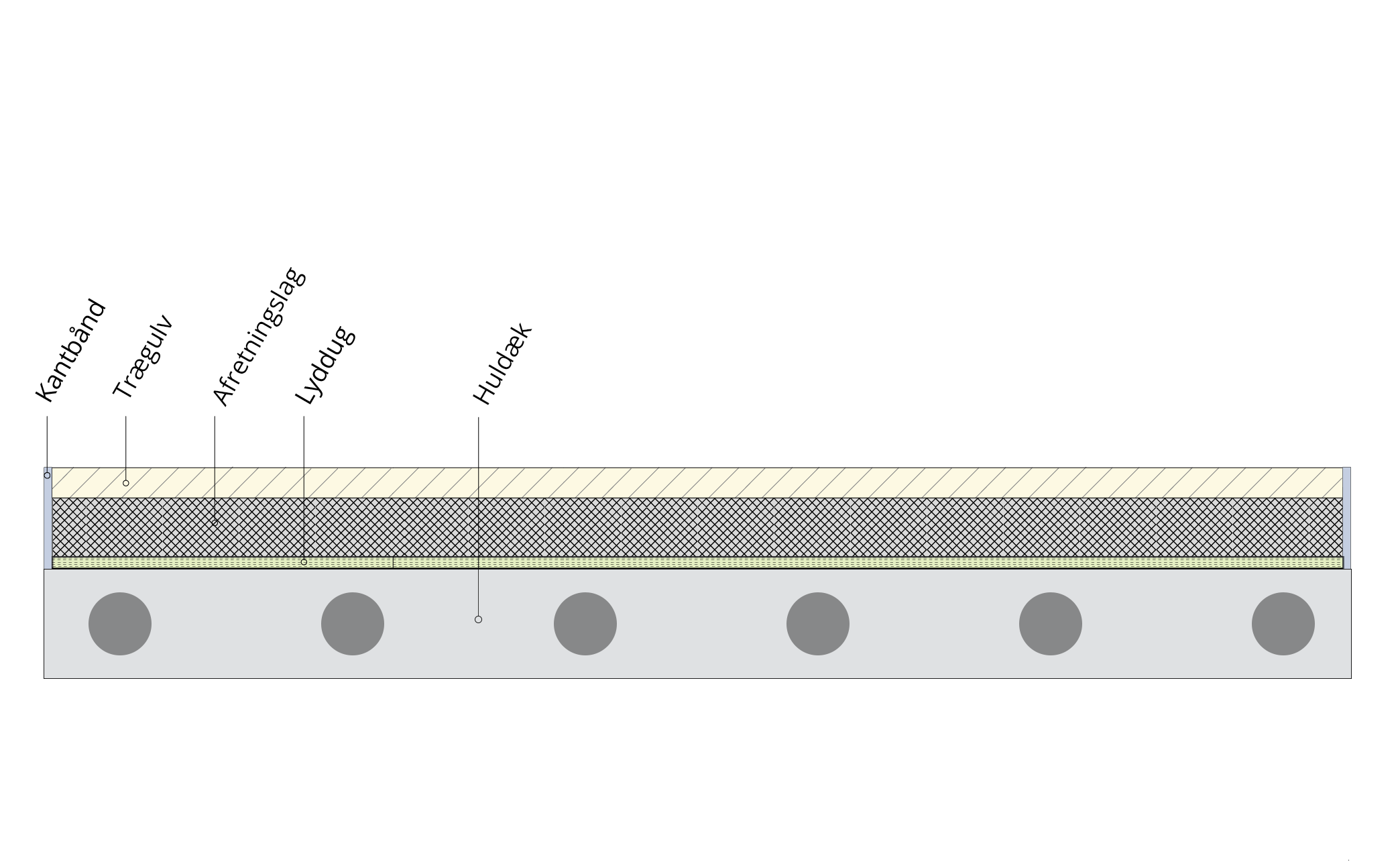

På baggrund af de samlede krav og forhold udarbejdes en konstruktionstegning, der beskriver den konkrete opbygning.

Dette sikrer en gennemtænkt løsning, hvor lyd, styrke, brand og funktion er afstemt i forhold til projektets krav.
